| Miejsce pochodzenia: | Szanghaj |
|---|---|
| Nazwa handlowa: | ZANFENG |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | ZFW300 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | Negotiable,USD1200-USD2000 |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe, drewniane skrzynie bez fumigacji. |
| Czas dostawy: | 5 ~ 10 dni roboczych |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 1000 sztuk / sztuk miesięcznie |

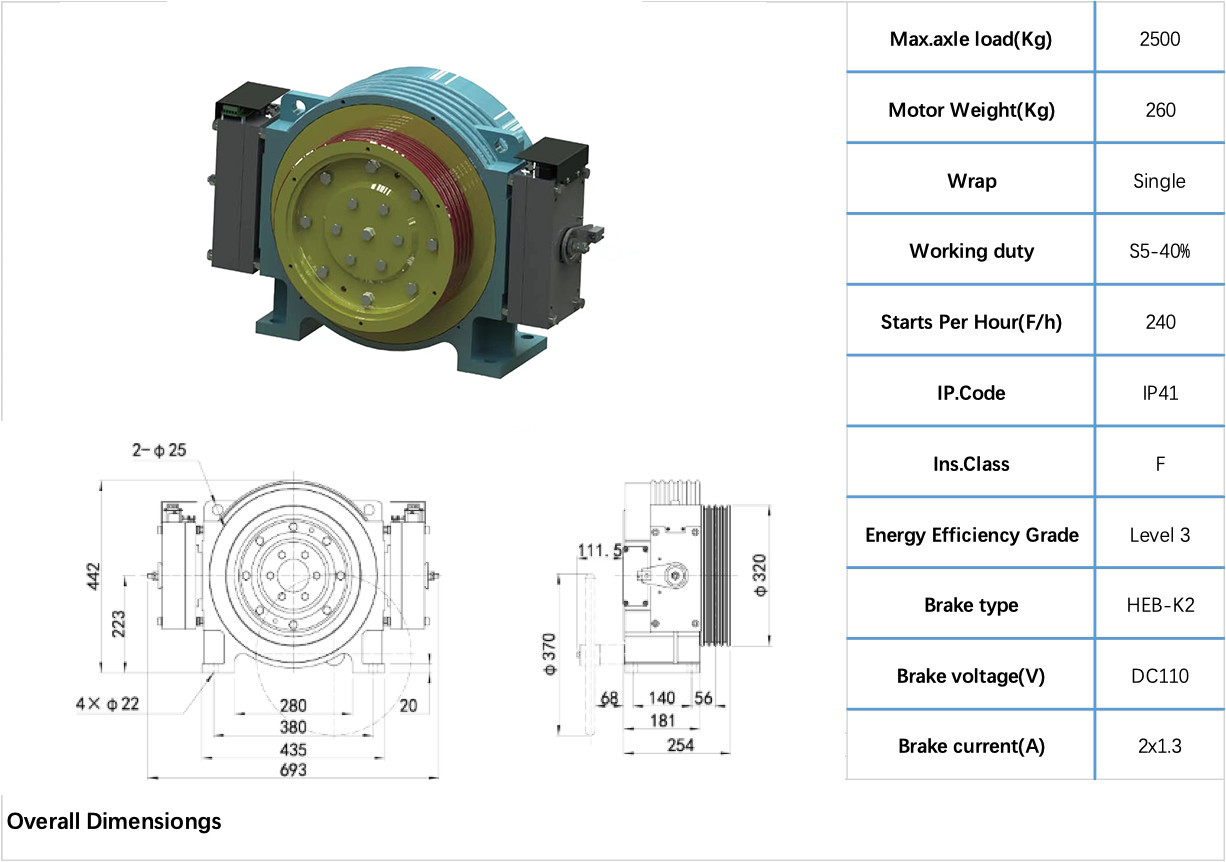

| Napięcie: | 380 | wiązanie: | 2:1 |
|---|---|---|---|
| zawinąć: | pojedynczy | Elv.Load: | 320-630 kg |
| Elv.Speed: | 0,5-1,75 m/S | średnica krążka: | 300 MM |
| Obowiązek: | S5-40%ED | <i>Max.</i> <b>Maks.</b> <i>Static Load</i> <b>Obciążenie statyczne</b>: | 2500kg |
| Waga: | 260 kg | Hamulec: | DC110V 2X1.3 |
| Kod IP: | IP41 | <i>Ins.</i> <b>Ins.</b> <i>Class</i> <b>Klasa</b>: | F |
| Podkreślić: | Winda bezprzekładniowa maszyna trakcyjna IP41,bezprzekładniowa winda 320 mm,bezprzekładniowa maszyna trakcyjna z silnikiem napędowym |
||
UWAGA

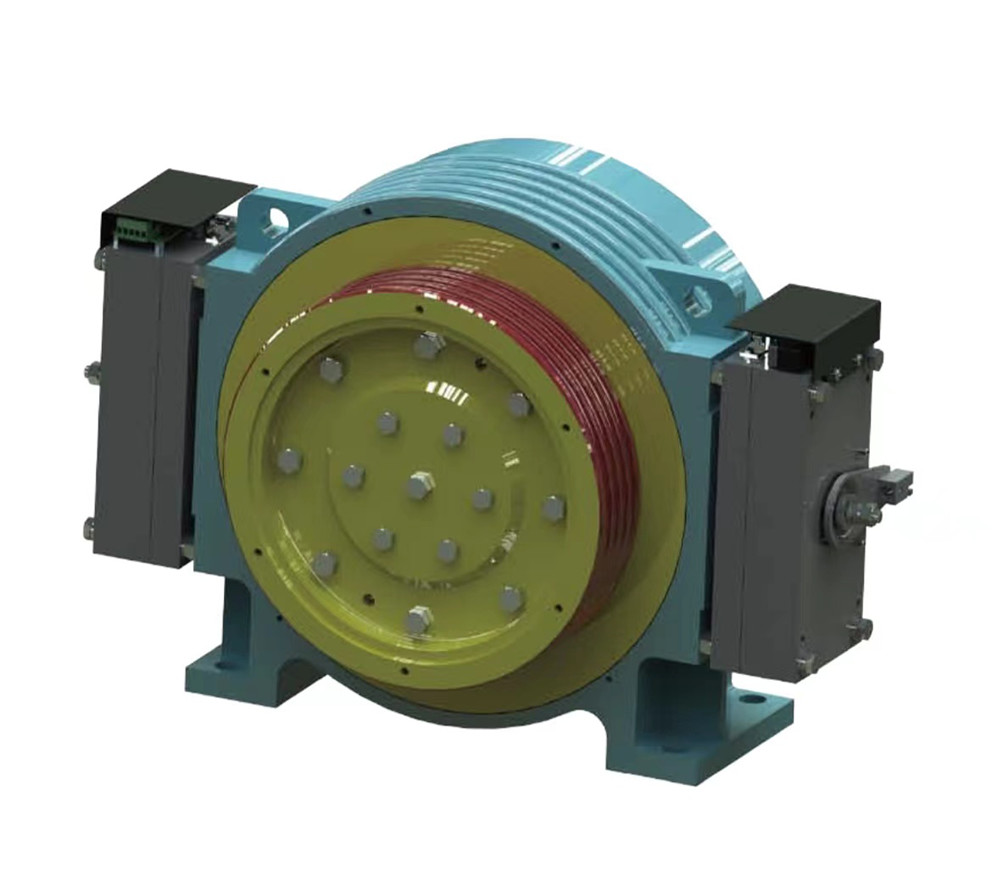

Bezprzekładniowa synchroniczna maszyna trakcyjna z magnesami trwałymi jest powszechnym typem maszyny trakcyjnej windy.Wykorzystuje silnik synchroniczny z magnesami trwałymi jako źródło siły napędowej maszyny trakcyjnej i łączy kabinę windy z maszyną trakcyjną za pomocą głównego liny zawieszenia windy.
1, Wysoka wydajność i oszczędność energii: silnik synchroniczny z magnesami trwałymi ma wyższą wydajność i mniejsze zużycie energii, co jest bardziej energooszczędne niż tradycyjny silnik indukcyjny.
2, Mały rozmiar: ze względu na konstrukcję bez przekładni objętość maszyny trakcyjnej jest stosunkowo niewielka, co zmniejsza zapotrzebowanie na miejsce w pomieszczeniu windy i zapewnia większą swobodę projektowania.
3, niski poziom hałasu i wibracji: konstrukcja bez przekładni zmniejsza hałas i wibracje generowane przez tradycyjną przekładnię zębatą, dzięki czemu pasażerowie czują się bardziej komfortowo podczas jazdy windą.

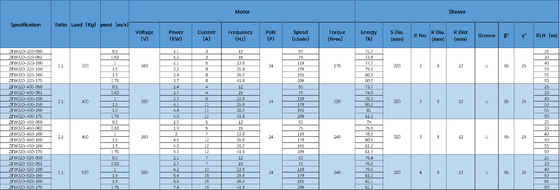

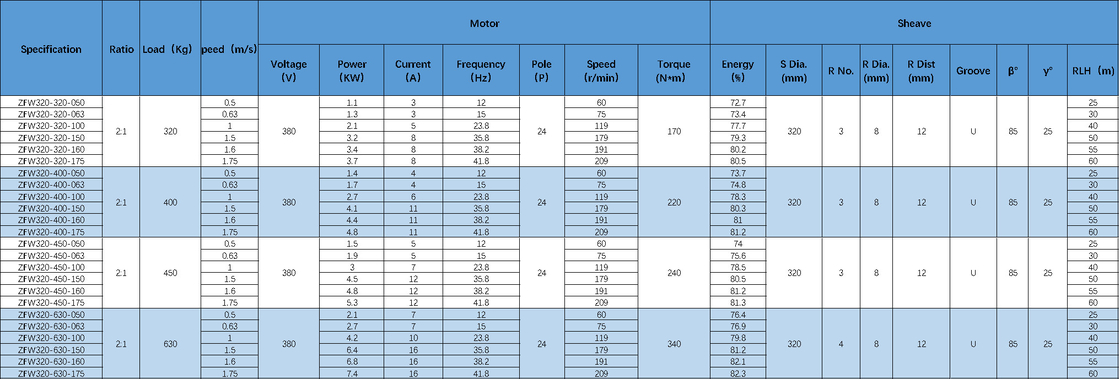

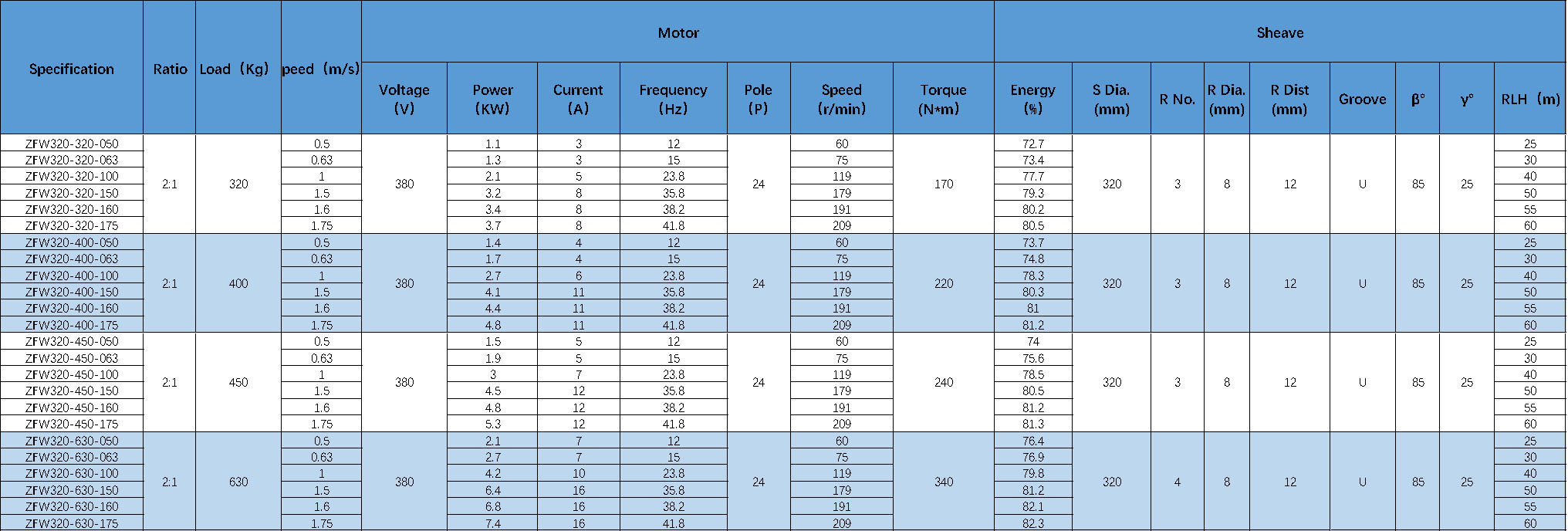

ZALECANY FORMULARZ MODELU ZFW320
| Specyfikacja | Stosunek | Obciążenie (kg) | Prędkość (m/s) | Silnik | Snop | ||||||||||||||
| Napięcie (V) | Moc (kW) | Prąd (A) | Częstotliwość (Hz) | Biegun (P) | Prędkość (r/min) | Moment obrotowy (N*m) | Energia(%) | Śred.(mm) | R Nie. | R Średnica.(mm) | Odległość R (mm) | Rowek | β° | γ° | RLH(m) | ||||
| ZFW320-320-050 | 2:1 | 320 | 0,5 | 380 | 1.1 | 3 | 12 | 24 | 60 | 170 | 72,7 | 320 | 3 | 8 | 12 | u | 85 | 25 | 25 |
| ZFW320-320-063 | 0,63 | 1.3 | 3 | 15 | 75 | 73,4 | 30 | ||||||||||||
| ZFW320-320-100 | 1 | 2.1 | 5 | 23,8 | 119 | 77,7 | 40 | ||||||||||||
| ZFW320-320-150 | 1.5 | 3.2 | 8 | 35,8 | 179 | 79,3 | 50 | ||||||||||||
| ZFW320-320-160 | 1.6 | 3.4 | 8 | 38.2 | 191 | 80.2 | 55 | ||||||||||||
| ZFW320-320-175 | 1,75 | 3.7 | 8 | 41,8 | 209 | 80,5 | 60 | ||||||||||||
| ZFW320-400-050 | 2:1 | 400 | 0,5 | 380 | 1.4 | 4 | 12 | 24 | 60 | 220 | 73,7 | 320 | 3 | 8 | 12 | u | 85 | 25 | 25 |
| ZFW320-400-063 | 0,63 | 1.7 | 4 | 15 | 75 | 74,8 | 30 | ||||||||||||
| ZFW320-400-100 | 1 | 2.7 | 6 | 23,8 | 119 | 78,3 | 40 | ||||||||||||
| ZFW320-400-150 | 1.5 | 4.1 | 11 | 35,8 | 179 | 80,3 | 50 | ||||||||||||
| ZFW320-400-160 | 1.6 | 4.4 | 11 | 38.2 | 191 | 81 | 55 | ||||||||||||
| ZFW320-400-175 | 1,75 | 4.8 | 11 | 41,8 | 209 | 81,2 | 60 | ||||||||||||
| ZFW320-450-050 | 2:1 | 450 | 0,5 | 380 | 1.5 | 5 | 12 | 24 | 60 | 240 | 74 | 320 | 3 | 8 | 12 | u | 85 | 25 | 25 |
| ZFW320-450-063 | 0,63 | 1.9 | 5 | 15 | 75 | 75,6 | 30 | ||||||||||||
| ZFW320-450-100 | 1 | 3 | 7 | 23,8 | 119 | 78,5 | 40 | ||||||||||||
| ZFW320-450-150 | 1.5 | 4.5 | 12 | 35,8 | 179 | 80,5 | 50 | ||||||||||||
| ZFW320-450-160 | 1.6 | 4.8 | 12 | 38.2 | 191 | 81,2 | 55 | ||||||||||||
| ZFW320-450-175 | 1,75 | 5.3 | 12 | 41,8 | 209 | 81,3 | 60 | ||||||||||||
| ZFW320-630-050 | 2:1 | 630 | 0,5 | 380 | 2.1 | 7 | 12 | 24 | 60 | 340 | 76,4 | 320 | 4 | 8 | 12 | u | 85 | 25 | 25 |
| ZFW320-630-063 | 0,63 | 2.7 | 7 | 15 | 75 | 76,9 | 30 | ||||||||||||
| ZFW320-630-100 | 1 | 4.2 | 10 | 23,8 | 119 | 79,8 | 40 | ||||||||||||
| ZFW320-630-150 | 1.5 | 6.4 | 16 | 35,8 | 179 | 81,2 | 50 | ||||||||||||
| ZFW320-630-160 | 1.6 | 6.8 | 16 | 38.2 | 191 | 82.1 | 55 | ||||||||||||
| ZFW320-630-175 | 1,75 | 7.4 | 16 | 41,8 | 209 | 82,3 | 60 | ||||||||||||
Opcjonalna tabela
| Typ | Obciążenie (kg) | Prędkość (m/s) | Krążek (mm) | Napięcie (V) |
| Maszyna trakcyjna z wirnikiem zewnętrznym | ||||
| ZFW320 | 320-630 | 0,5-1,75 | 320 | 380 |
| ZFW400L | 630-1050 | 0,5-2,5 | 400 | 380 |
| ZFW400L | 630-825 | 0,5-2,5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0,5-2,5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0,5-2,5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1,0-2,5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0,5-3,0 | 450/480 | 380 |
| Maszyna trakcyjna z wirnikiem wewnętrznym | ||||
| ZFN320 | 630-1150 | 0,5-1,75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 520 | 380 |
| Maszyna trakcyjna windy domowej | ||||
| ZFN200 | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0,4-1,0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0,4-1,0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0,3-0,5 | 65 | 220/380 |
