| Miejsce pochodzenia: | Szanghaj |
|---|---|
| Nazwa handlowa: | ZANFENG |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | ZFW400L 450/550mm |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | Negotiable,USD1200-USD2000 |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe, drewniane skrzynie bez fumigacji. |
| Czas dostawy: | 5 ~ 10 dni roboczych |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 1000 sztuk / sztuk miesięcznie |
| Napięcie: | 380 | wiązanie: | 2:1-4:1 |
|---|---|---|---|
| zawinąć: | pojedynczy | Elv.Load: | 1250-1600 kg |
| Elv.Speed: | 1,0-2,5 (m/s) | średnica krążka: | 450/550 mm |
| Obowiązek: | S5-40% | <i>Max.</i> <b>Maks.</b> <i>Static Load</i> <b>Obciążenie statyczne</b>: | 10000 kg |
| Waga: | 780 KG | Hamulec: | DC110V 2X2,2 |
| Kod IP: | IP41 | <i>Ins.</i> <b>Ins.</b> <i>Class</i> <b>Klasa</b>: | F |
| Podkreślić: | Synchroniczny ciągnik bezprzekładniowy z magnesami trwałymi,bezprzekładniowa maszyna trakcyjna z podnośnikiem,maszyna trakcyjna z windą 1600 kg |
||

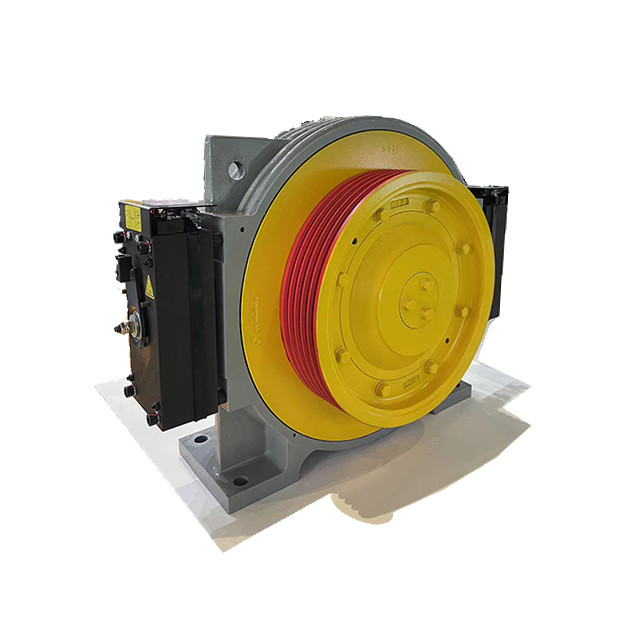

Maszyna trakcyjna windy jest kluczowym elementem używanym do napędzania działania windy.Zwykle składa się z silnika, zwalniacza i hamulca.
Główną funkcją maszyny trakcyjnej windy jest zapewnienie siły podnoszenia windy poprzez przenoszenie momentu obrotowego.Wykorzystuje linę stalową (linę trakcyjną) lub układ przekładni pasowej do połączenia dolnej kabiny i przeciwwagi windy w celu podnoszenia i obsługi windy.
W trakcie pracy windy, po uruchomieniu windy, silnik dostarcza moc, przekształca szybkoobrotowy silnik na odpowiednią prędkość i moment obrotowy poprzez urządzenie zwalniające, a następnie przekazuje moc na układ napędowy liny trakcyjnej lub paska, napędzając w ten sposób windę. działanie windy.Hamulec odgrywa rolę w kontrolowaniu zatrzymania lub położenia windy.
Maszyna trakcyjna windy charakteryzuje się bezpieczeństwem, niezawodnością, wysoką wydajnością i oszczędnością energii i jest niezbędną i ważną częścią nowoczesnego systemu wind.
FORMULARZ ZALECANY MODELU ZFW400L
| Specyfikacja | Stosunek | Obciążenie (kg) | Prędkość (m/s) | Silnik | Snop | ||||||||||||||
| Napięcie (V) | Moc (KW) | Prąd (A) | Częstotliwość (Hz) | Polak (P) | Prędkość (obr./min) | Moment obrotowy (N*m) | Energia(%) | Średnica S.(mm) | R Nie. | R średnica.(mm) | R Odległość (mm) | Rowek | β° | γ° | RLH(m) | ||||
| ZFW480L-1250-100A | 2:1 | 1250 | 1 | 380 | 8.2 | 18 | 22,7 | 32 | 85 | 919 | 80,4 | 450 | 5 | 10 | 15 | u | 90 | 30 | 45 |
| ZFW480L-1250-150A | 1.5 | 12.3 | 31,5 | 33,9 | 127 | 83,6 | 70 | ||||||||||||
| ZFW480L-1250-175A | 1,75 | 14.3 | 31,5 | 39,7 | 149 | 85 | 80 | ||||||||||||
| ZFW480L-1250-200A | 2 | 16.3 | 35 | 45.3 | 170 | 85,5 | 85 | ||||||||||||
| ZFW480L-1250-250A | 2.5 | 20.4 | 44 | 56,5 | 212 | 86,4 | 100 | ||||||||||||
| ZFW480L-1350-100A | 2:1 | 1350 | 1 | 380 | 8.8 | 19,5 | 22,7 | 32 | 85 | 992 | 80,7 | 450 | 5 | 10 | 15 | u | 90 | 30 | 45 |
| ZFW480L-1350-150A | 1.5 | 13.2 | 34 | 33,9 | 127 | 84 | 70 | ||||||||||||
| ZFW480L-1350-175A | 1,75 | 15.4 | 34 | 39,7 | 149 | 85,3 | 80 | ||||||||||||
| ZFW480L-1350-200A | 2 | 17,6 | 38 | 45.3 | 170 | 85,6 | 85 | ||||||||||||
| ZFW480L-1350-250A | 2.5 | 22.1 | 47,5 | 56,5 | 212 | 86,6 | 100 | ||||||||||||
| ZFW480L-1600-100A | 1600 | 1 | 380 | 10,5 | 23 | 22,7 | 32 | 85 | 1176 | 81,6 | 450 | 6 | 10 | 15 | u | 90 | 30 | 45 | |
| ZFW480L-1600-150A | 1.5 | 15,7 | 39 | 33,9 | 127 | 84,9 | 70 | ||||||||||||
| ZFW480L-1600-175A | 1,75 | 18.3 | 39 | 39,7 | 149 | 85,7 | 80 | ||||||||||||
| ZFW480L-1600-200A | 2 | 20.9 | 44 | 45.3 | 170 | 85,8 | 85 | ||||||||||||
| ZFW480L-1600-250A | 2.5 | 26.1 | 55 | 56,5 | 212 | 86,9 | 100 | ||||||||||||
| ZFW480L-1250-100C | 2:1 | 1250 | 1 | 380 | 8.2 | 18.6 | 18.4 | 32 | 69 | 1123 | 80,4 | 550 | 5 | 10 | 15 | u | 90 | 30 | 45 |
| ZFW480L-1250-175C | 1,75 | 14.3 | 30,5 | 32,5 | 122 | 84,5 | 80 | ||||||||||||
| ZFW480L-1250-200C | 2 | 116,3 | 39,8 | 37.1 | 139 | 85 | 85 | ||||||||||||
| ZFW480L-1250-250C | 2.5 | 20.4 | 42,5 | 46,4 | 174 | 85,8 | 100 | ||||||||||||
| ZFW480L-1350-100C | 2:1 | 1350 | 1 | 380 | 8.8 | 20.4 | 18.4 | 32 | 69 | 1213 | 80,7 | 550 | 5 | 10 | 15 | u | 90 | 30 | 45 |
| ZFW480L-1350-175C | 1,75 | 15.4 | 33 | 32,5 | 122 | 84,8 | 80 | ||||||||||||
| ZFW480L-1350-200C | 2 | 17,6 | 39,8 | 37.1 | 139 | 85.1 | 85 | ||||||||||||
| ZFW480L-1350-250C | 2.5 | 22.1 | 46.2 | 46,4 | 174 | 85,9 | 100 | ||||||||||||
| ZFW480L-1600-100C | 2:1 | 1600 | 1 | 380 | 10,5 | 23.1 | 18.4 | 32 | 69 | 1437 | 81,6 | 550 | 6 | 10 | 15 | u | 90 | 30 | 45 |
| ZFW480L-1600-150C | 1.5 | 15,7 | 34,4 | 27,7 | 104 | 84,9 | 70 | ||||||||||||
| ZFW480L-1600-175C | 1,75 | 18.3 | 39,6 | 32,5 | 122 | 85.2 | 80 | ||||||||||||
| ZFW480L-1600-200C | 2 | 20.9 | 46 | 37.1 | 139 | 85,4 | 85 | ||||||||||||
| ZFW480L-1600-250C | 2.5 | 26.1 | 55,9 | 46,4 | 174 | 86,3 | 100 | ||||||||||||
| ZFW480L-1600-100A | 4:1 | 3000 | 0,5 | 380 | 10,5 | 23 | 22,7 | 32 | 85 | 1176 | 81,6 | 450 | 6 | 10 | 15 | V | 105 | 45 | 25 |
| ZFW480L-1600-200A | 1 | 20.9 | 44 | 45.3 | 170 | 85,8 | 45 | ||||||||||||
| ZFW480L-1600-100A | 4:1 | 3000 | 0,5 | 380 | 10,5 | 23 | 22,7 | 32 | 85 | 1176 | 81,6 | 450 | 6 | 10 | 15 | u | 90 | 30 | 25 |
| ZFW480L-1600-200A | 1 | 20.9 | 44 | 45.3 | 170 | 85,8 | 45 | ||||||||||||
| ZFW480L-1600-100C | 4:1 | 3000 | 0,5 | 380 | 10,5 | 23.1 | 18.4 | 32 | 69 | 1437 | 81,6 | 550 | 5 | 10 | 15 | V | 105 | 45 | 25 |
| ZFW480L-1600-200C | 1 | 20.9 | 44 | 37.1 | 139 | 85,4 | 45 | ||||||||||||
| ZFW480L-1600-100C | 4:1 | 3000 | 0,5 | 380 | 10,5 | 23.1 | 18.4 | 32 | 69 | 1437 | 81,6 | 550 | 5 | 10 | 15 | u | 90 | 30 | 25 |
| ZFW480L-1600-200C | 1 | 20.9 | 44 | 37.1 | 139 | 85,4 | 45 | ||||||||||||
Opcjonalny stół
| Typ | Obciążenie (kg) | Prędkość (m/s) | Krążek (mm) | Napięcie (V) |
| Maszyna trakcyjna z zewnętrznym wirnikiem | ||||
| ZFW320 | 320-630 | 0,5-1,75 | 320 | 380 |
| ZFW400L | 630-1050 | 0,5-2,5 | 400 | 380 |
| ZFW400L | 630-825 | 0,5-2,5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0,5-2,5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0,5-2,5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1,0-2,5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0,5-3,0 | 450/480 | 380 |
| Maszyna trakcyjna z wirnikiem wewnętrznym | ||||
| ZFN320 | 630-1150 | 0,5-1,75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 520 | 380 |
| Maszyna trakcyjna do windy domowej | ||||
| ZFN200 | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0,4-1,0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0,4-1,0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0,3-0,5 | 65 | 220/380 |
