| Miejsce pochodzenia: | Szanghaj |
|---|---|
| Nazwa handlowa: | ZANFENG |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | ZFN450 520mm |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | Negotiable,USD1200-USD2000 |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe, drewniane skrzynie bez fumigacji. |
| Czas dostawy: | 5 ~ 10 dni roboczych |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 1000 sztuk / sztuk miesięcznie |
| napięcie: | 380(V) | wiązanie: | 2:1 /4:1/8:1 |
|---|---|---|---|
| zawinąć: | pojedynczy | Elv.Load: | 1600-3000 (kg) |
| Elv.Speed: | 0,5-3 (m/s) | średnica krążka: | 520 mm |
| Obowiązek: | S5-40% | <i>Max.</i> <b>Maks.</b> <i>Static Load</i> <b>Obciążenie statyczne</b>: | 12000 KG |
| Waga: | 900 kg | hamulce: | DC110V 2X2,5 |
| Kod IP: | IP41 | <i>Ins.</i> <b>Ins.</b> <i>Class</i> <b>Klasa</b>: | F |
| Podkreślić: | Główny silnik trakcyjny windy 520 mm,maszyna trakcyjna sterująca silnikiem synchronicznym z magnesami trwałymi |
||

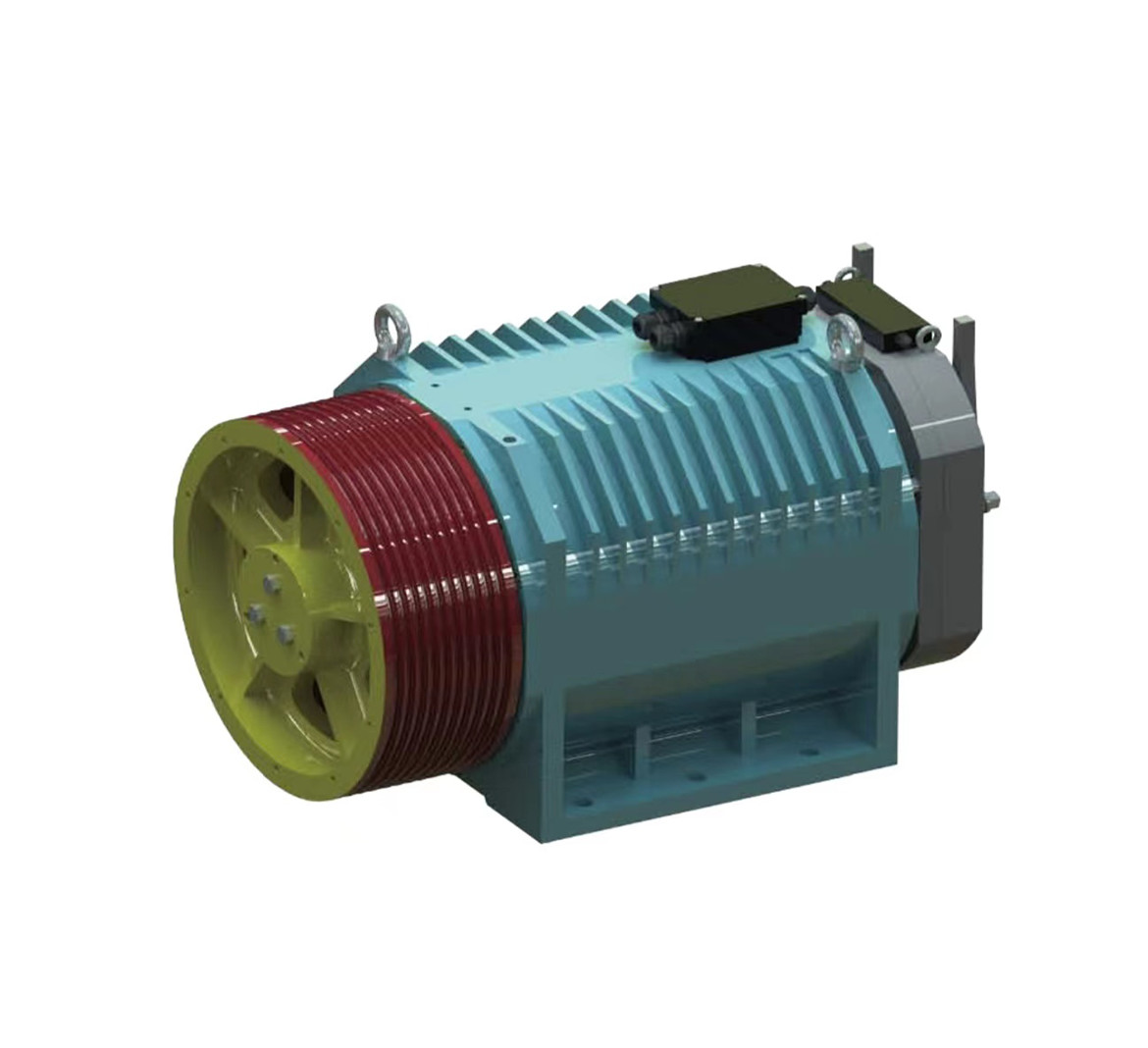

Synchroniczna, bezprzekładniowa maszyna trakcyjna z magnesami trwałymi
Synchroniczna, bezprzekładniowa maszyna trakcyjna z magnesami trwałymi to specyficzny typ maszyny trakcyjnej do windy, która wykorzystuje silnik synchroniczny z magnesami trwałymi (PMSM) jako siłę napędową.Działa bez użycia przekładni, stąd określenie „bezprzekładniowy”.
Ten typ maszyny trakcyjnej ma kilka zalet w porównaniu z przekładniowymi maszynami trakcyjnymi:
Efektywność energetyczna: Brak przekładni zmniejsza straty mechaniczne, co skutkuje wyższą efektywnością energetyczną i niższym zużyciem energii.
Płynna praca: Bezprzekładniowe maszyny trakcyjne zapewniają płynniejszą i cichszą jazdę windą dzięki eliminacji hałasu i wibracji przekładni.
Kompaktowa konstrukcja: Maszyny bezprzekładniowe są bardziej kompaktowe i lekkie, co pozwala na większą elastyczność w projektowaniu i instalacji wind.
Bezobsługowe: Dzięki mniejszej liczbie ruchomych części maszyny trakcyjne bez przekładni wymagają mniej konserwacji i mają dłuższą żywotność.
Precyzyjne sterowanie: Silniki synchroniczne z magnesami trwałymi zapewniają precyzyjną kontrolę prędkości i doskonałą charakterystykę momentu obrotowego, zapewniając dokładną i niezawodną pracę windy.
MODEL ZFN450 REKOMENDOWANY FORMULARZ
| Specyfikacja | Stosunek | Obciążenie (kg) | Prędkość (m/s) | Silnik | Snop | ||||||||||||||
| Napięcie (V) | Moc (KW) | Prąd (A) | Częstotliwość (Hz) | Polak (P) | Prędkość (obr./min) | Moment obrotowy (N*m) | Energia(%) | Średnica S.(mm) | R Nie. | R średnica.(mm) | R Odległość (mm) | Rowek | β° | γ° | RLH(m) | ||||
| ZFN450-1600-050A | 2:1 | 1600 | 0,5 | 380 | 5.5 | 17 | 9,9 | 32 | 37 | 1440 | 75,9 | 520 | 6 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-1600-063A | 0,63 | 6.9 | 17 | 12.3 | 46 | 76,7 | 30 | ||||||||||||
| ZFN450-1600-100A | 1 | 11.1 | 25 | 19,5 | 73 | 79.1 | 50 | ||||||||||||
| ZFN450-1600-150A | 1,5 | 16.6 | 41 | 29.3 | 110 | 82,7 | 75 | ||||||||||||
| ZFN450-1600-160A | 1.6 | 17.8 | 41 | 31,5 | 118 | 82,9 | 80 | ||||||||||||
| ZFN450-1600-175A | 1,75 | 19,5 | 41 | 34,4 | 129 | 83,6 | 85 | ||||||||||||
| ZFN450-1600-200A | 2 | 22.3 | 48 | 39.2 | 147 | 83,8 | 95 | ||||||||||||
| ZFN450-1600-250A | 2.5 | 27,7 | 58 | 49.1 | 184 | 85.1 | 115 | ||||||||||||
| ZFN450-1600-300A | 3 | 33,4 | 68 | 58,7 | 220 | 85,8 | 130 | ||||||||||||
| ZFN450-2000-050A | 2:1 | 2000 | 0,5 | 380 | 6.8 | 21 | 9,9 | 32 | 37 | 1780 | 76,6 | 520 | 7 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-2000-063A | 0,63 | 8.6 | 21 | 12.3 | 46 | 77,7 | 30 | ||||||||||||
| ZFN450-2000-100A | 1 | 13.8 | 31 | 19,5 | 73 | 80,5 | 50 | ||||||||||||
| ZFN450-2000-150A | 1,5 | 20.6 | 49 | 29.3 | 110 | 83.1 | 75 | ||||||||||||
| ZFN450-2000-160A | 1.6 | 22.1 | 49 | 31,5 | 118 | 83.2 | 80 | ||||||||||||
| ZFN450-2000-175A | 1,75 | 24.2 | 49 | 34,4 | 129 | 83,3 | 85 | ||||||||||||
| ZFN450-2000-200A | 2 | 27,6 | 56 | 39.2 | 147 | 84,4 | 95 | ||||||||||||
| ZFN450-2000-250A | 2.5 | 34,4 | 71 | 49.1 | 184 | 85,9 | 115 | ||||||||||||
| ZFN450-2000-300A | 3 | 41,5 | 85 | 58,7 | 220 | 86,4 | 130 | ||||||||||||
| ZFN450-2500-050A | 2:1 | 2500 | 0,5 | 380 | 8.4 | 27 | 9,9 | 32 | 37 | 2150 | 77,5 | 520 | 8 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-2500-063A | 0,63 | 10,5 | 27 | 12.3 | 46 | 78,8 | 30 | ||||||||||||
| ZFN450-2500-100A | 1 | 16.8 | 41 | 19,5 | 73 | 81,4 | 50 | ||||||||||||
| ZFN450-2500-150A | 1,5 | 24.9 | 68 | 29.3 | 110 | 83,3 | 75 | ||||||||||||
| ZFN450-2500-160A | 1.6 | 26.6 | 68 | 31,5 | 118 | 83,6 | 80 | ||||||||||||
| ZFN450-2500-175A | 1,75 | 29.1 | 68 | 34,4 | 129 | 84.1 | 85 | ||||||||||||
| ZFN450-2500-200A | 2 | 34,5 | 69 | 39.2 | 147 | 85.2 | 95 | ||||||||||||
| ZFN450-2500-250A | 2.5 | 43.2 | 87 | 49.1 | 184 | 86,5 | 115 | ||||||||||||
| ZFN450-2500-300A | 3 | 51,6 | 119 | 58,7 | 220 | 87 | 130 | ||||||||||||
| ZFN450-3000-050A | 2:1 | 3000 | 0,5 | 380 | 10.1 | 31 | 9,9 | 32 | 37 | 2600 | 78,5 | 520 | 9 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-3000-063A | 0,63 | 12,5 | 31 | 12.3 | 46 | 79,8 | 30 | ||||||||||||
| ZFN450-3000-100A | 1 | 19.9 | 45 | 19,5 | 73 | 81,7 | 50 | ||||||||||||
| ZFN450-3000-150A | 1,5 | 29,9 | 75 | 29.3 | 110 | 84.2 | 75 | ||||||||||||
| ZFN450-3000-160A | 1.6 | 32.1 | 75 | 31,5 | 118 | 84,4 | 80 | ||||||||||||
| ZFN450-3000-175A | 1,75 | 35.1 | 75 | 34,4 | 129 | 85.2 | 85 | ||||||||||||
| ZFN450-3000-200A | 2 | 40 | 83 | 39.2 | 147 | 85,6 | 95 | ||||||||||||
| ZFN450-3000-250A | 2.5 | 50.1 | 101 | 49.1 | 184 | 87 | 115 | ||||||||||||
| ZFN450-3000-300A | 3 | 59,9 | 138 | 58,7 | 220 | 87,3 | 130 | ||||||||||||
| ZFN450-1600-100A | 4:1 | 3000 | 0,5 | 380 | 11.1 | 25 | 19,5 | 32 | 73 | 1440 | 79.1 | 520 | 5 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-1600-200A | 1 | 22.3 | 48 | 39.2 | 147 | 83,8 | |||||||||||||
| ZFN450-1600-100A | 4:1 | 3000 | 0,5 | 380 | 11.1 | 25 | 19,5 | 32 | 73 | 1400 | 79.1 | 520 | 6 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-1600-200A | 1 | 22.3 | 48 | 39.2 | 147 | 83,8 | |||||||||||||
| ZFN450-2000-100A | 4:1 | 4000 | 0,5 | 380 | 13.8 | 31 | 19,5 | 32 | 73 | 1780 | 80,5 | 520 | 8 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2000-200A | 1 | 27,6 | 56 | 39.2 | 147 | 84,4 | |||||||||||||
| ZFN450-2000-100A | 4:1 | 4000 | 0,5 | 380 | 13.8 | 31 | 19,5 | 32 | 73 | 1780 | 80,5 | 520 | 8 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-2000-200A | 1 | 27,6 | 56 | 39.2 | 147 | 84,4 | |||||||||||||
| ZFN450-2500-100A | 4:1 | 5000 | 0,5 | 380 | 16.8 | 41 | 19,5 | 32 | 73 | 2150 | 81,4 | 520 | 9 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2500-200A | 1 | 34,5 | 69 | 39.2 | 147 | 85.2 | |||||||||||||
| ZFN450-2500-100A | 4:1 | 5000 | 0,5 | 380 | 16.8 | 41 | 19,5 | 32 | 73 | 2150 | 81,4 | 520 | 9 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-2500-200A | 1 | 34,5 | 69 | 39.2 | 147 | 85.2 | |||||||||||||
| ZFN450-3000-100A | 4:1 | 6000 | 0,5 | 380 | 19.9 | 45 | 19,5 | 32 | 73 | 2600 | 81,7 | 520 | 10 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-3000-200A | 1 | 40 | 83 | 39.2 | 147 | 85,6 | |||||||||||||
| ZFN450-3000-100A | 4:1 | 6000 | 0,5 | 380 | 19.9 | 45 | 19,5 | 32 | 73 | 2600 | 81,7 | 520 | 11 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-3000-200A | 1 | 40 | 83 | 39.2 | 147 | 85,6 | |||||||||||||
| ZFN450-2000-200A | 8:1 | 8000 | 0,5 | 380 | 27,6 | 56 | 39.2 | 32 | 147 | 1780 | 84,4 | 520 | 8 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2500-200A | 8:1 | 10000 | 0,5 | 380 | 34,5 | 69 | 39.2 | 32 | 147 | 2150 | 85.2 | 520 | 9 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-3000-200A | 8:1 | 12000 | 0,5 | 380 | 40 | 83 | 39.2 | 32 | 147 | 2600 | 85,6 | 520 | 11 | 10 | 15 | V | 105 | 45 | 25 |
Opcjonalny stół
| Typ | Obciążenie (kg) | Prędkość (m/s) | Krążek (mm) | Napięcie (V) |
| Maszyna trakcyjna z zewnętrznym wirnikiem | ||||
| ZFW320 | 320-630 | 0,5-1,75 | 320 | 380 |
| ZFW400L | 630-1050 | 0,5-2,5 | 400 | 380 |
| ZFW400L | 630-825 | 0,5-2,5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0,5-2,5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0,5-2,5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1,0-2,5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0,5-3,0 | 450/480 | 380 |
| Maszyna trakcyjna z wirnikiem wewnętrznym | ||||
| ZFN320 | 630-1150 | 0,5-1,75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 520 | 380 |
| Maszyna trakcyjna do windy domowej | ||||
| ZFN200 | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0,4-1,0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0,4-1,0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0,3-0,5 | 65 | 220/380 |
